Holybro XBP9X Telemetri Radyo

XBP9X Telemetri Radyo, İHA, otonom araç ve yer istasyonu uygulamalarında güvenilir veri iletişimi kurmak için tasarlanmış gelişmiş bir telemetri radyo modülüdür. Holybro XBP9X Radio, Digi’nin ücretsiz XCTU yazılımı ile kolayca yapılandırılabilir. Ayrıca Digi’nin AT veya API komut setleri üzerinden de ayarlanabilir. Bu sayede kurulum, test ve saha hazırlığı daha pratik hale gelir. Özellikle uzun menzil, veri güvenliği ve bağlantı kararlılığı gerektiren uygulamalarda güçlü bir seçenek sunar.

XBP9X Telemetri Radyo öne çıkan özellikler

Bu telemetri radyo, 900 MHz bandında çalışacak şekilde geliştirilmiştir ve kaynak bilgilere göre 902 – 928 MHz ISM frekans aralığını destekler. Açık görüş hattı koşullarında düşük veri hızında kırsal menzil 105 km’ye, yani 65 mile kadar ulaşabilir. Kentsel açık görüş hattında ise 18 km’ye kadar menzil değeri belirtilmiştir. Kapalı alan kullanımında kaynakta verilen değer 300 m’ye kadardır. Ancak menzil; anten yerleşimi, çevresel parazit, güç beslemesi, montaj şekli ve yerel koşullara göre değişebilir.

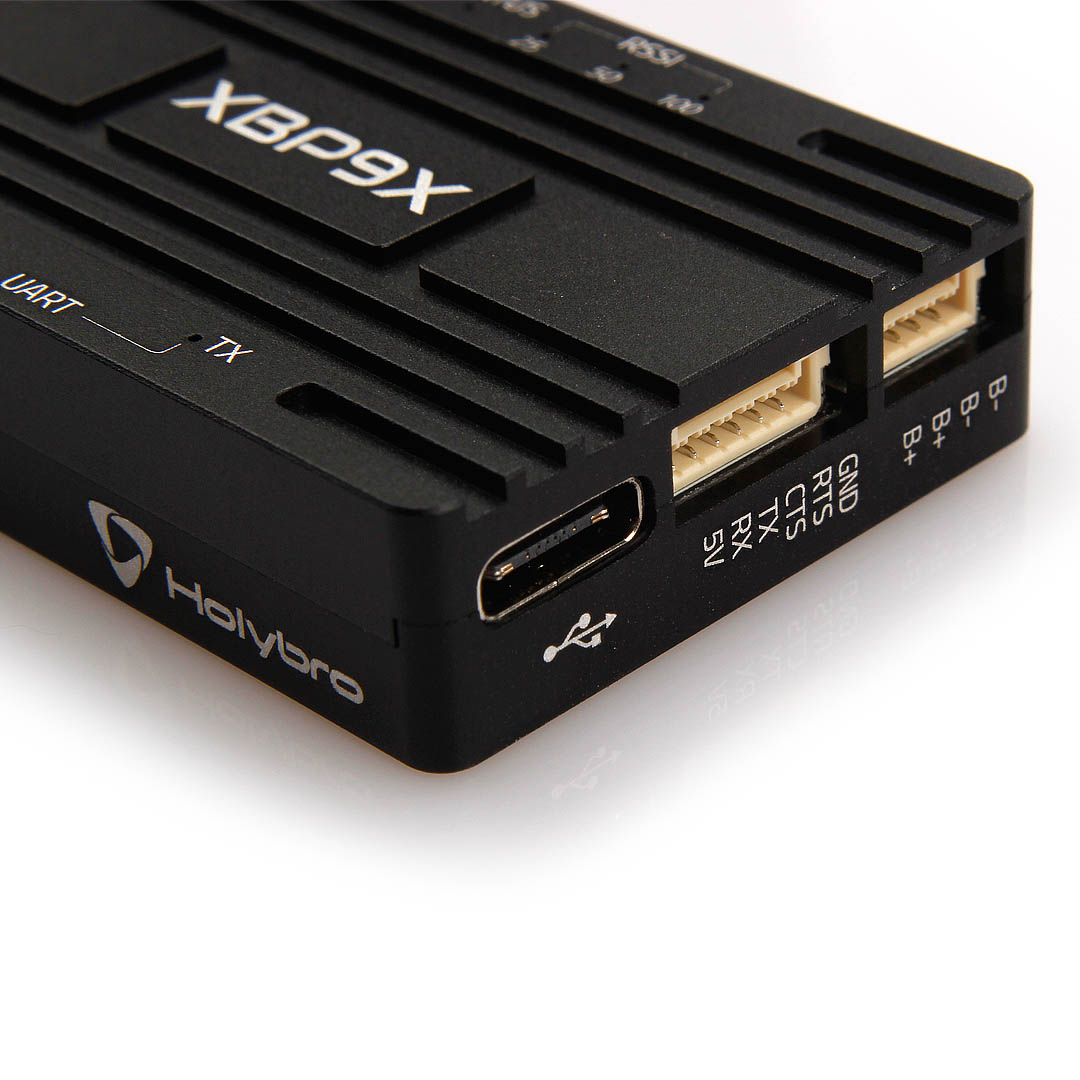

• USB Type-C portu ve entegre USB – UART dönüştürücü bulunur.
• 6 pin JST-GH konektör ile Pixhawk4 uçuş kontrolcüsüne doğrudan bağlanabilir.
• 7~35V DC beslemeyi destekleyen dahili yüksek voltaj BEC içerir.
• 100 mW gönderim gücü modunda USB veya uçuş kontrolcüsü üzerinden beslenebilir.

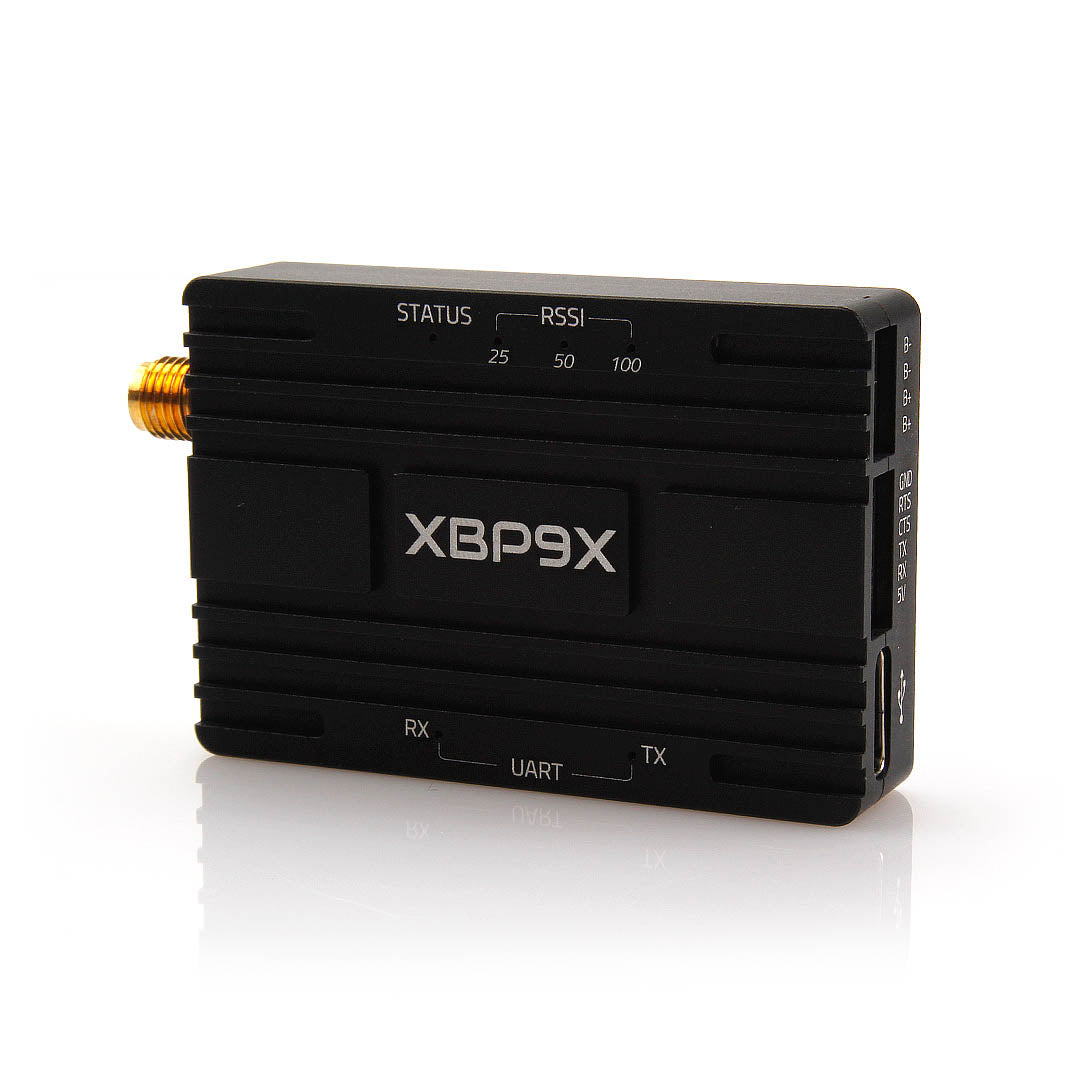

• UART iletim LED göstergesi sayesinde veri akışı takip edilebilir.
• Üç kademeli RSSI LED göstergesi bağlantı sinyalini izlemeyi kolaylaştırır.
• 256-bit AES CBC şifreleme desteği ile güvenli veri iletişimi sunar.
• DigiMesh ağ topolojisi, yedeklilik ve bağlantı güvenilirliği için desteklenir.

Teknik iletişim ve ağ desteği

Holybro XBP9X, yazılım üzerinden seçilebilen ağ topolojilerini destekler. Kaynak verilere göre eşler arası kullanımda master/slave ilişkisi gerektirmeyen yapı, noktadan noktaya, noktadan çok noktaya ve mesh topolojileri kullanılabilir. RF veri hızı; düşük veri hızında 10 kb/s, orta veri hızında 110 kb/s ve yüksek veri hızında 250 kb/s olarak belirtilmiştir. Yüksek veri hızında maksimum veri aktarımı 120 kb/s değerine kadar çıkabilir.

Alıcı hassasiyeti düşük veri hızında -113 dBm, orta veri hızında -106 dBm ve yüksek veri hızında -103 dBm olarak verilmiştir. Modül, Frequency Hopping Spread Spectrum yani FHSS yayılım teknolojisini kullanır. Modülasyon tipi ise Gaussian Frequency Shift Keying olarak belirtilmiştir. Bu özellikler, parazitli ortamlarda daha kararlı veri bağlantısı elde etmeye yardımcı olur.

Güç beslemesi ve bağlantılar

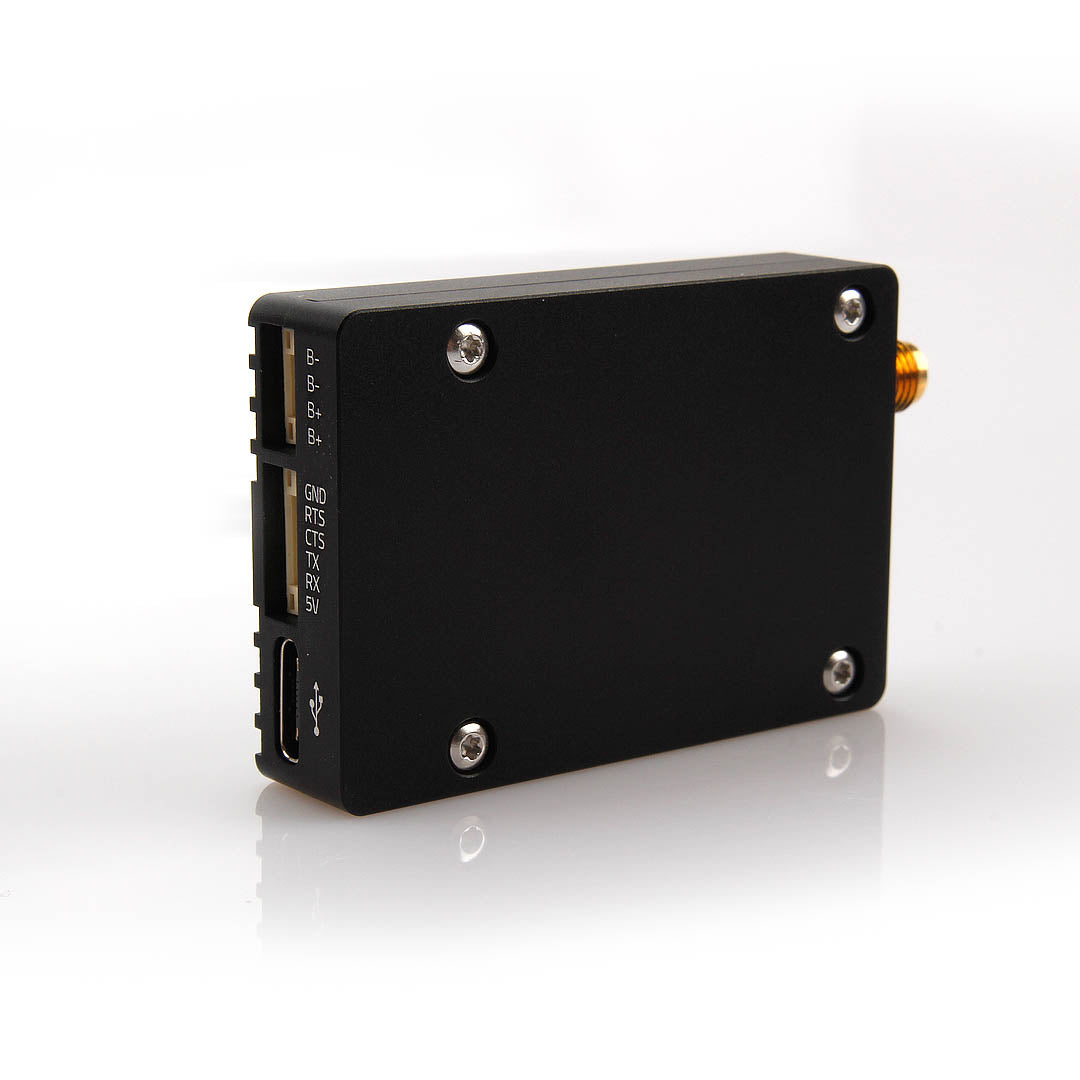

Modül, 5V DC beslemeyi USB veya 6 pin JST-GH üzerinden 100 mW modunda kullanabilir. 500 mW veya 1000 mW çıkış gücü için 4 pin JST-GH üzerinden 7~35V DC besleme belirtilmiştir. Kaynak notuna göre 500 mW veya 1000 mW çıkış alınırken batarya ile güç beslemesi kullanılmalıdır; aksi halde iletim kararsız olabilir. Gönderim akımı 20 dBm’de 300 mA/5V, 27 dBm’de 500 mA/7V ve 30 dBm’de 800 mA/7V olarak verilmiştir. Alım akımı 40 mA’dır. Seri arayüz 3.3V UART seviyesindedir. Antensiz ölçüleri 51.9 x 35.4 x 11.5 mm’dir.

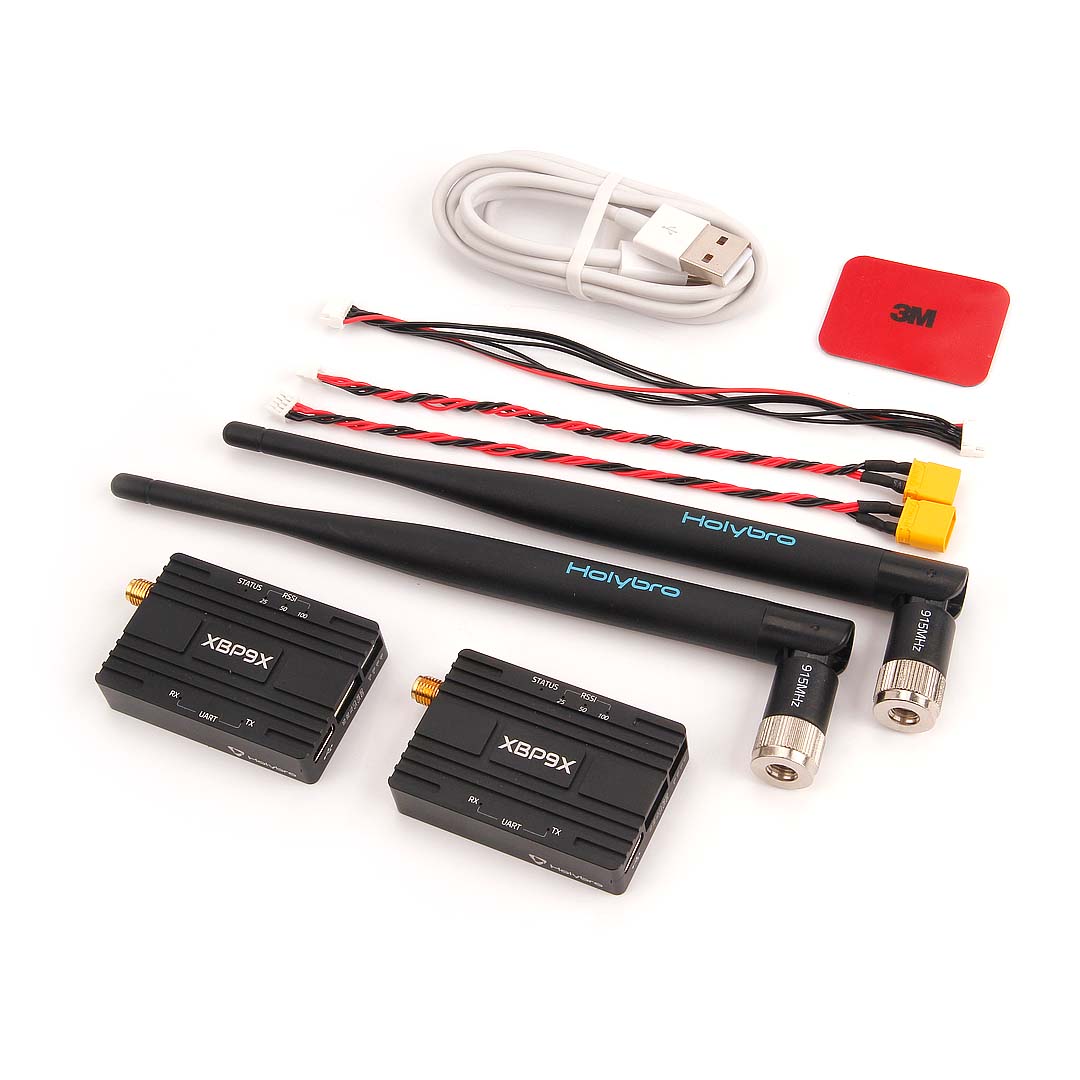

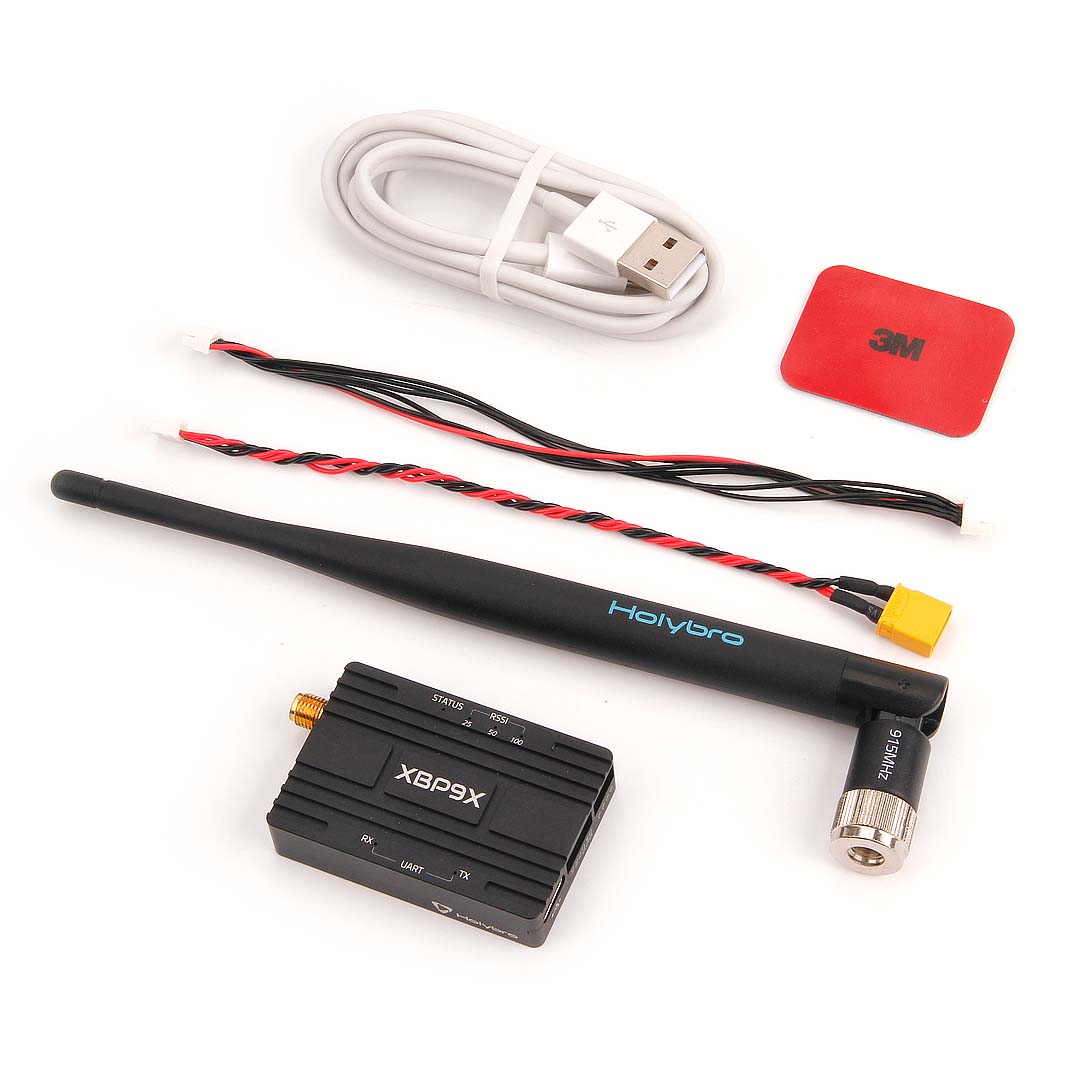

Paket içeriği ve kullanım notu

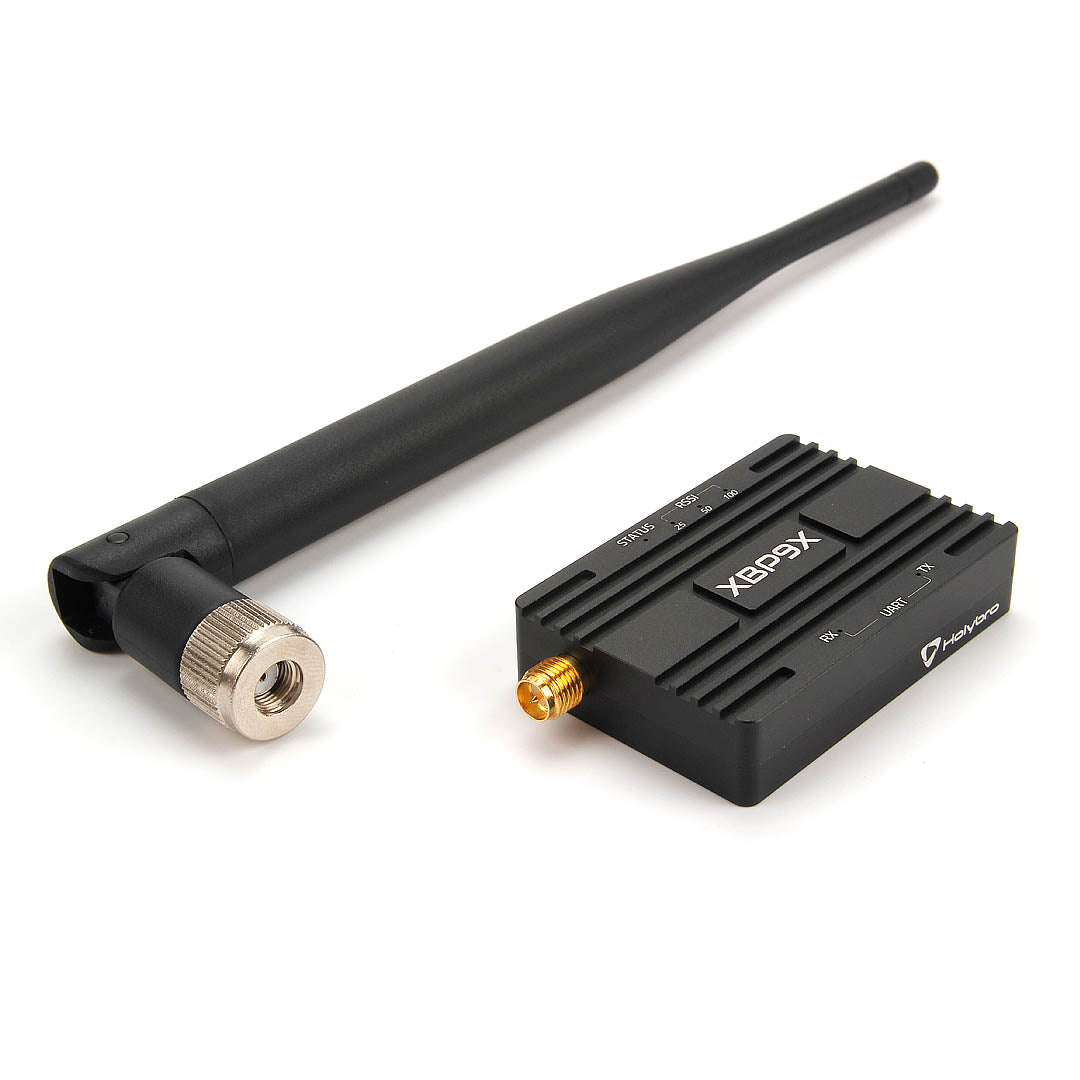

• 1 adet XBP9X Radio
• 1 adet anten
• 1 adet XT30 güç kablosu
• 1 adet GH 6P – 6P kablo

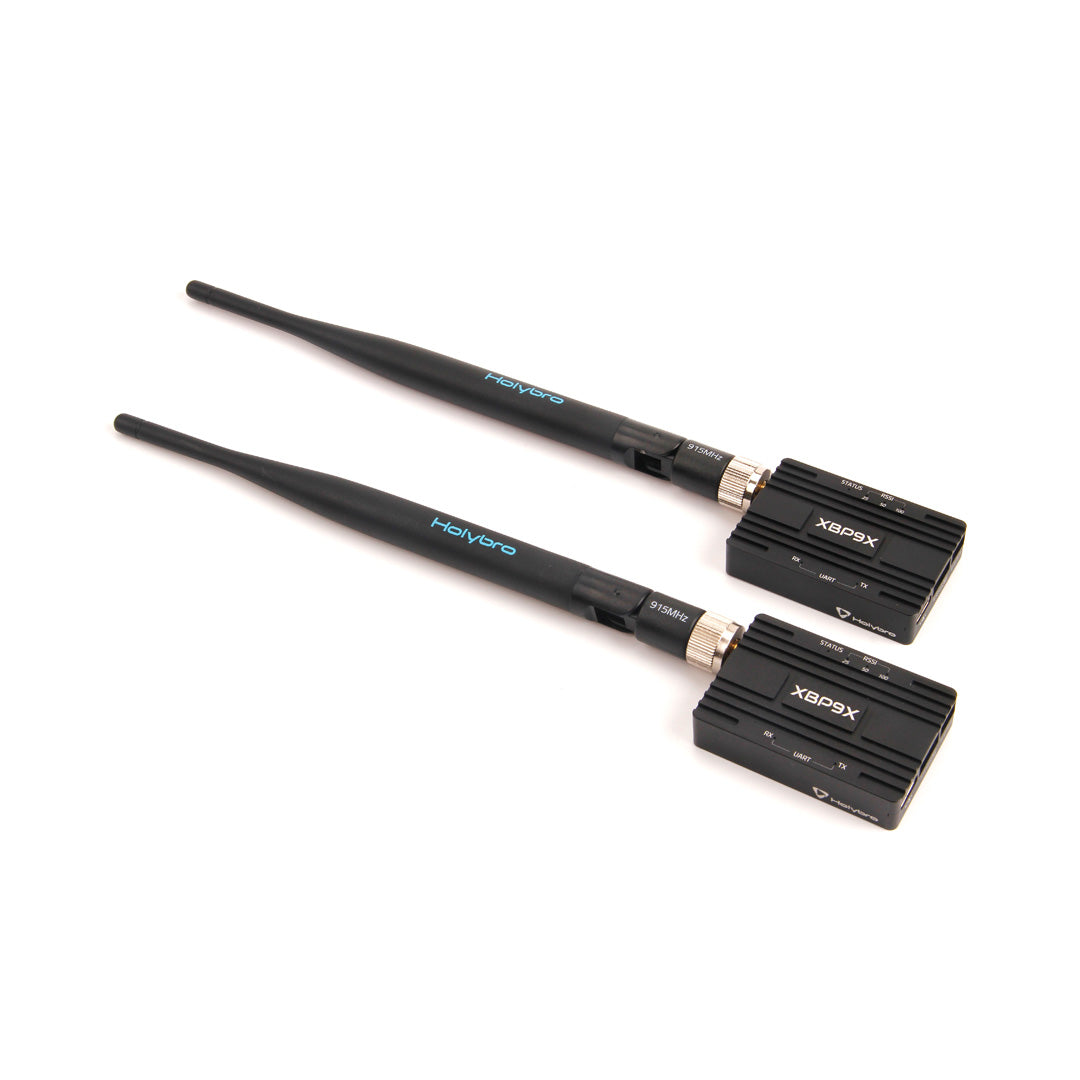

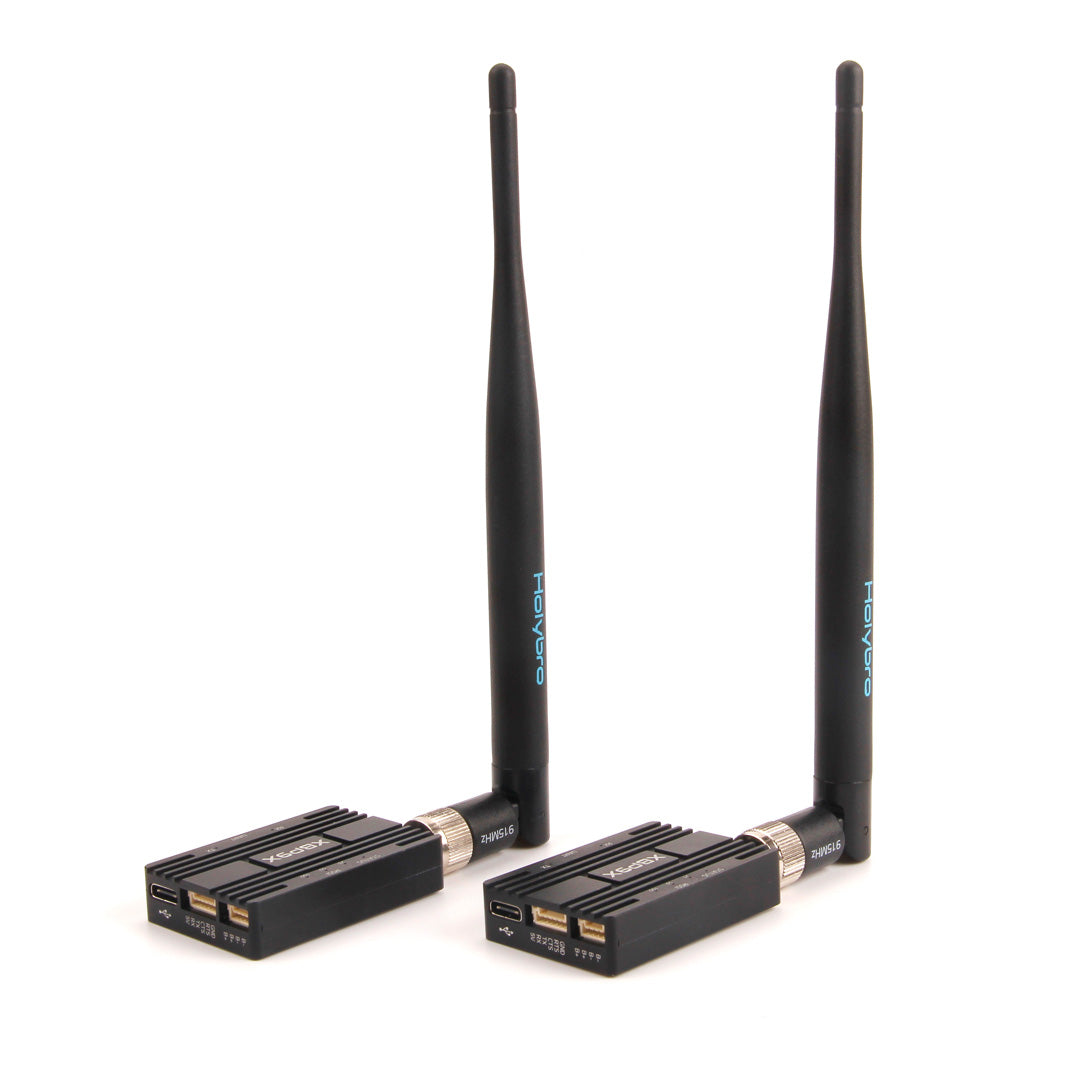

Ürün seçenekleri kaynakta 1 adet veya 1 çift olarak belirtilmiştir. FCC ID bilgisi MCQ-XBPSX olarak verilmiştir. 900 MHz bandı ve telsiz haberleşme kullanımı ülkeye göre farklı düzenlemelere tabi olabilir. Bu nedenle kullanım öncesinde bulunduğunuz bölgedeki frekans, radyo ekipmanı ve İHA mevzuatı hakkında güncel bilgileri kontrol etmeniz önerilir.
